חיווט "קפדני" ניתק את בקר מערכת צבאית

במהלך ניסוי הרצה של מערכת פיקוד אותרה תקלה ביחידת הבקרה של אותה מערכת. מדידת האותות החשמליים של קווי החיווט השונים זיהתה את מיקום התקלה כנתק בפין שבתוך מחבר פינים חשמלי,הכולל 18 פינים. מהות הנתק והגורם לה לא זוהו ועל-כן נדרשה בדיקה מעבדתית לאפיונה.

המחבר הנו גליל פלסטי שבו 3 טבעות פינים קונצנטריות. בשלב ראשון בוצעה בדיקה לא הורסת (Non-Destructive) בשיטת צילום רדיוגרפי מיקרוסקופי (מיקרופוקוס). הבדיקה שיקפה את המחבר בהיטל צד אך מאחר והפינים חופפים במיקומם נוצר מיסוך מקומי שמנע אפשרות לזיהוי הליקוי והתקלה. בכל מקרה, הוכח כי לא קיים נתק בין החיווט החשמלי לבין הפינים.

לכן, הוחלט לחשוף את האזור בו ממוקם הפין המנותק בבדיקת הורסת מסוג מטלוגרפיה, שבמהלכו ניצק המחבר הנבדק בדגם העשוי שרף פולימרי ועליו מבוצע ליטוש מבוקר. תהליך הליטוש חשף במקביל לפין שכשל פין תקין.

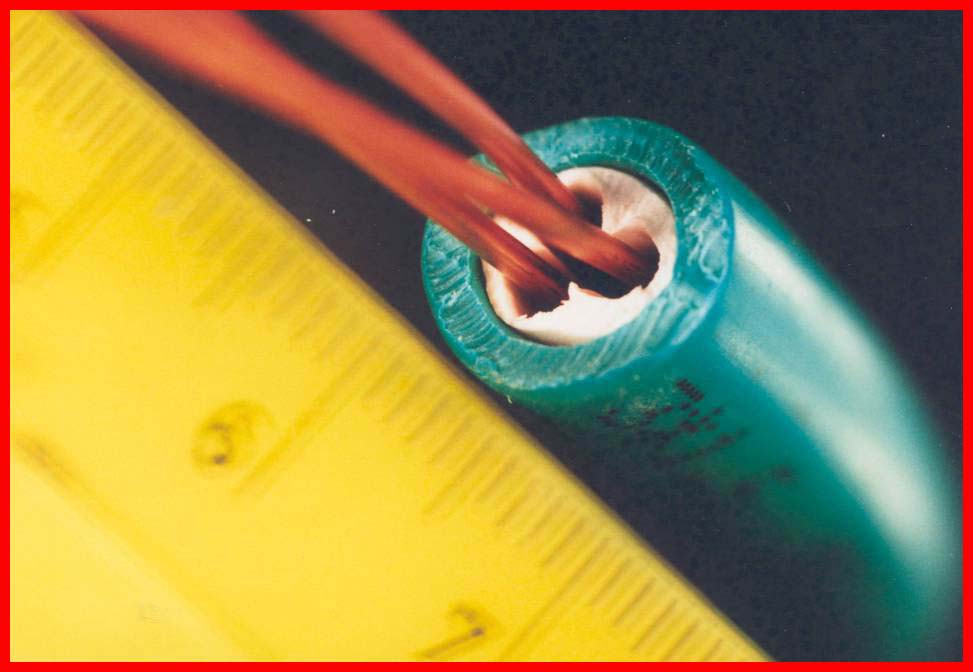

כך, נתגלה מבנה פין אופייני - צורתו כמעין צינורית חלולה משני צידיה. בפין שכשל הובחן בצד החיווט כי קיים מילוי הלחמה חלקי בהשוואה לפין התקין שלידו. כמו-כן התגלה כי החוט שכביכול "מנותק" הולחם לתוך הפין כשהוא מכוסה עדיין בעטיפת הבידוד המקורית שלו.

כך נמצא כי הנתק לא אירע עקב נתק פיזי בהלחמה, אלא בעת שלב חיבור החוטים. המלחים שכח לקלף את בידוד החוט.
